鉭電容的標識方法及正負極判斷

2020-05-19 09:32:37

鉭電容是由稀有金屬鉭加工而成，先把鉭磨成微細粉，再與其它的介質一起經燒結而成。目前的工藝有干粉成型法和濕粉成型法兩種。鉭電容是1956年由美國貝爾實驗室首先研制成功的，它的性能優異。鉭電容器外形多種多樣，并制成適于表面貼裝的小型和片型元件。并且在某些方面具有陶瓷電容不可比較的一些特性，因此在很多無法使用陶瓷電容的電路上鉭電容被廣泛采用。

一、優點

鉭電容全稱是鉭電解電容，也屬于電解電容的一種，使用金屬鉭做介質，不像普通電解電容那樣使用電解液，鉭電容不需像普通電解電容那樣使用鍍了鋁膜的電容紙繞制，本身幾乎沒有電感，但這也限制了它的容量。此外，由于鉭電容內部沒有電解液，很適合在高溫下工作。這種獨特自愈性能，保證了其長壽命和可靠性的優勢。固體鉭電容器電性能優良，工作溫度范圍寬，而且形式多樣，體積效率優異，具有其獨特的特征：鉭電容器的工作介質是在鉭金屬表面生成的一層極薄的五氧化二鉭膜。此層氧化膜介質與組成電容器的一端極結合成一個整體，不能單獨存在。因此單位體積內具有非常高的工作電場強度，所具有的電容量特別大，即比容量非常高，因此特別適宜于小型化。

二、缺點

容量較小、價格也比鋁電容貴，而且耐電壓及電流能力較弱。它被應用于大容量濾波的地方，像CPU插槽附近就看到鉭電容的身影，多同陶瓷電容，電解電容配合使用或是應用于電壓、電流不大的地方。

三、主要特性

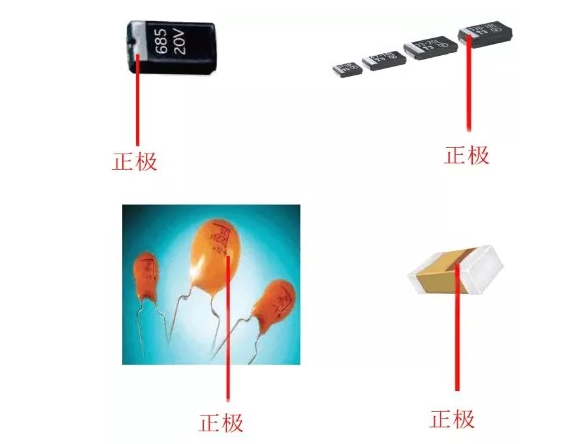

(1)具有單向?qū)щ娦裕此^有“極性”，應用時應按電源的正、負方向接入電流，電容器的陽極(正極)接電源“+”極，陰極(負極)接電源的“-”極如果接錯不僅電容器發揮不了作用，而且漏電流很大，短時間內芯子就會發熱，破壞氧化膜隨即失效。

(2)工作電壓有一定的上限平值，但這方面的缺點對配合晶體管或集成電路電源，是不重要的。

(3)可以非常方便地獲得較大的電容量，在電源濾波、交流旁路等用途上少有競爭對手。

(4)具有非常高的工作電場強度，并較任何類型電容器都大，以此保證它的小型化。

(5)具有儲藏電量、進行充放電等性能。

四、標識方法

(1)直標法：用字母和數字把型號、規格直接標在外殼上。

(2)文字符號法：用數字、文字符號有規律的組合來表示容量。文字符號表示其電容量的單位：P、N、u、m、F等。和電阻的表示方法相同。標稱允許偏差也和電阻的表示方法相同。小于10pF的電容，其允許偏差用字母代替：B——±0.1pF，C——±0.2pF，D——±0.5pF，F(xiàn)——±1pF。

(3)色標法：和電阻的表示方法相同，單位一般為pF。小型電解電容器的耐壓也有用色標法的，位置靠近正極引出線的根部，所表示的意義如下表所示：

顏色黑棕紅橙黃綠藍 紫灰

耐壓 4V 6.3V 10V 16V 25V 32V 40V 50V 63V

(4)進口電容器的標識方法：進口電容器一般有6項組成。

第一項：用字母表示類別：

第二項：用兩位數字表示其外形、結構、封裝方式、引線開始及與軸的關系。

第三項：溫度補償型電容器的溫度特性，有用字母的，也有用顏色的，其意義如下表所示：

序號 字母顏色溫度系數 允許偏差字母顏色溫度系數 允許偏差

1 A 金 +100 R 黃 -220

2 B 灰 +30 S 綠 -330

11 P 橙 -150 YN -800~-5800

備注：溫度系數的單位10e -6/℃;允許偏差是% 。
